變頻調速配料系統概述　　

QCS－BP型微機變頻配料控制系統是散狀物料計量及控制系統，該系統廣泛用于水泥、冶金、化工、糧食等行業。系統由變頻調速秤群（機械部分）和微機系統及檢測控制裝置（電氣部分）共同組成。

變頻調速配料系統除在機械部分對皮帶跑偏及影響計量精度等因素作了改進外，在電氣部分中，采用了變頻調速控制方法，使控制精度及穩定性得到改善。硬件部分采用IPC工業控制微機，模板結構，便于維護。系統軟件采用中文Windows XP為操作平臺，界面友好，控制的自動化程度較高，使用方便，且自帶中文說明，操作工稍加培訓即可上崗操作。

變頻調速配料系統特點

　　●各物料秤聯鎖工作，保證配比穩定。
　　●軟件系統配置部分可對系統的組成靈活設置，若系統略有變化，一般不需要更改軟件。

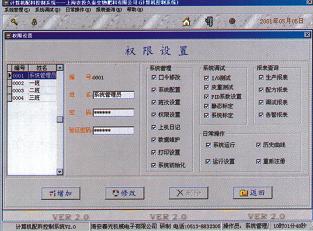

　　●軟件系統可對系統管理員、操作工的操作權限進行設置。
　　●軟件系統的調試可對接口板、荷重變送器，變頻器進行性能測試和判定。
　　●軟件系統的配料部分可對系統的穩定性及故障來源進行輔助分析。
　　●軟件具有自動去除秤體皮重。 軟件可選擇任意幾臺秤參與配料。
　　●可隨機選定配方或定值兩種工作方式。
　　●對故障來源進行聲、光報警。
　　●可查詢打印生產報表、調試報表、配方報表、報警報表。


　　　

　

技術參數　

• 工作環境
• 環境溫度　－10℃～＋55℃
• 相對溫度　≤85%
• 供電電源　AC380V±10%、50Hz±1
• 無強磁場，無嚴重震動，無強大空間熱源

機房要求

●環境溫度：15℃～25℃
●相對濕度：35%～75%
●靜　　電：≤1KVA
●滅火設備：近處安放手提C02滅火器
●專用地線：接地阻＜4Ω
　　　　　     對交流零線電源≤2V
　　　　      （加絕緣護套，遠離高壓及樓房基礎安裝）

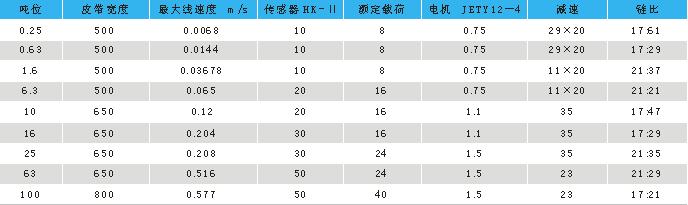

◆秤體配置表

◆秤體配置表
◆技術性能
●靜態誤差　≤±1%
●動態誤差　≤±3%
●給料能力　0.1t/h～100t/h
●物　　料　散粒、塊狀、非流質物料
   　　　　　 粒度≤20mm，溫度＜150℃
●傳感器　　精度　0.1%
　　　　　    靈敏度　1.0～1.2mv/v
　　　　　    抗過載能力150%
